SA半导体管简介

SA半导体管简介

SA-230J型半导体放电管原理、特性及用途

半导体放电管由两个背靠背对称的PN结组成,当施加电压达不到击穿电压时,呈现高阻状态,当施加电压高于击穿电压时,产品呈现遂道击穿,达到过压保护的目的。半导体放电管的主要特性有:击穿电压稳定,使用寿命长,失效模式为“短路失效”等。产品主要用于总配线架(MDF)等过电压保护。

产品具有的特点

  1. 响应速度快,是气体放电管的千分之一。
  2. 残压在3.5V以下,且稳定不变。
  3. 强电流冲击失效后,产品呈短路(或低阻)状态,能及时发现并排除该故障点。
  4. 直流击穿电压范围窄且稳定。
  5. 产品使用寿命长,正常使用寿命在15年以上。



PTC 热敏电阻器检测报告

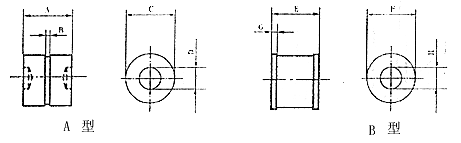

A型尺寸 B型尺寸
尺寸 A B C D 尺寸 E F G H
1 2 0.3 φ4 0 1 6 φ5.5 1 φ2.5
2 4 0.3 φ5.5 0 2 6 φ7 1 φ2.5
3 4 0.3 φ5.5 2.5
4 4 0.3 φ7 2.5



SA主要技术性能

主要技术性能 标准参数
最高限制电压 260V(100KV/S);400V(1KV/μs)
不动作电压 190V(1KW;1mA)
绝缘电阻
(DC100V测试)
≥1000MW(试验前)
100MW(试验后)
极间电容 ≤200PF
冲击恢复时间 ≤30ms
电流变化率效应(di/dt25~30A/us) ≤400V
耐冲击电流Ipp 100A(10/100μs;300次)
工频电流(50Hz) 10A;1S;5次
失效模式(8/20us;10KA) 试验后,呈短路或低阻状态
